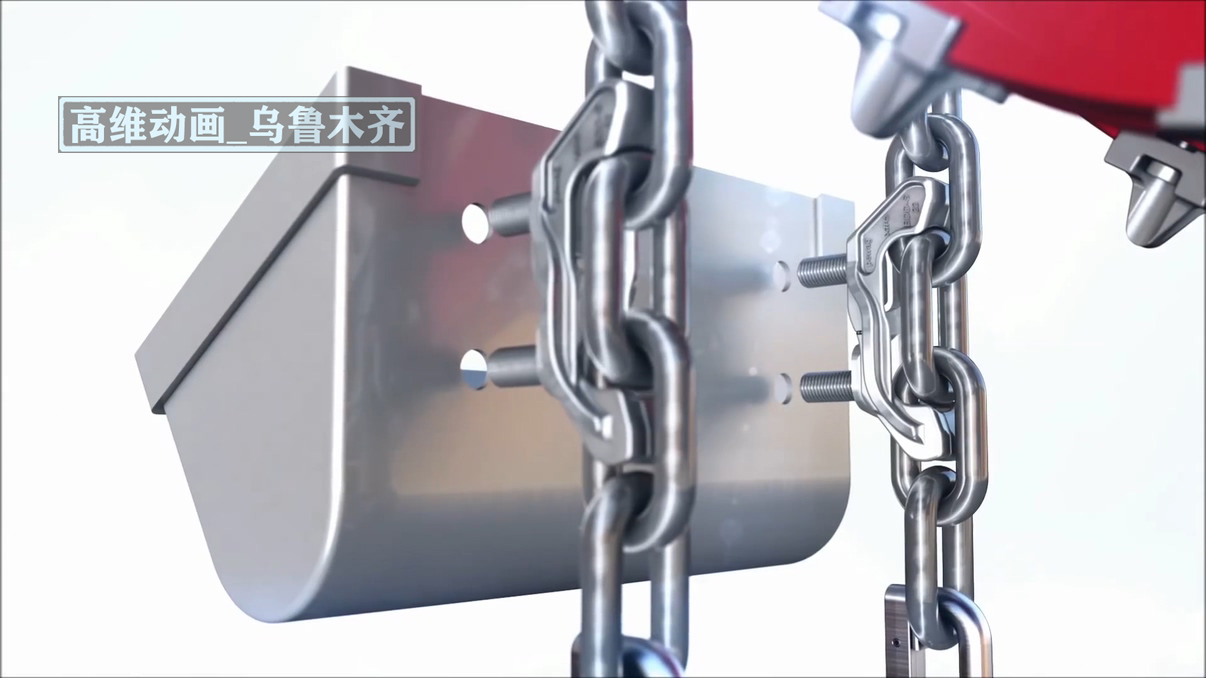

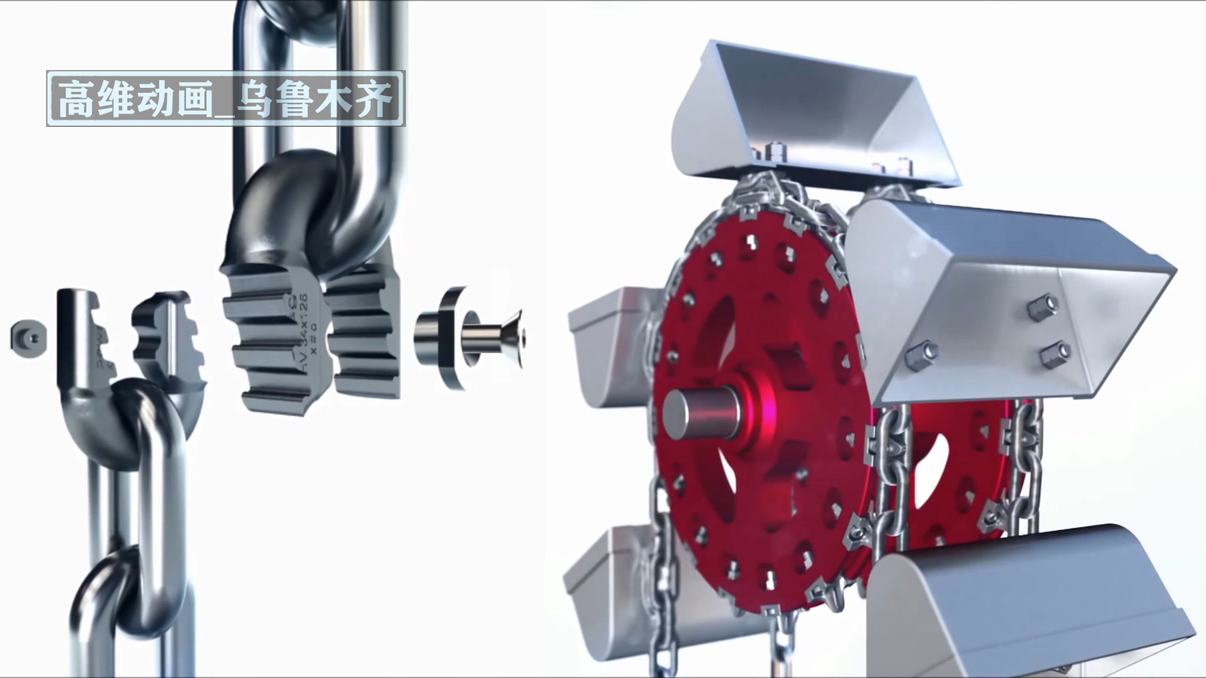

乌鲁木齐三维动画制作设计公司的斗式提升机系统爆炸图

       大家好，我是乌鲁木齐动画制作设计公司的设计师。今天讲一下提升机电控系统都有哪些组成部分。

       首先讲一下都有哪些组成低压控制柜dc数控柜，两个装置之间单装置运行时，可以互相切换。如果双正式运行，就是十二脉动运行状态。首先电源进入到低压柜，低压提供为各个控制系统提供电源。

        从这个三维动画制作中看到的是主机这是主机设备，分为摩擦式和缠绕式。一部分是炸盘也是炸盘控制系统，操作台主要是起到提升技工全员工控制的操作部分。这一部分就是颈总装备，颈总装备。这是颈筒，这个罐笼因为这是摩擦式的，摩擦式的是带尾绳的。这一部分是尾绳，这个是铁轮，铁轮上面安装着编码器。

       停车开关上构建开关上同步下同步低速定点，高速定点这些检测开关的作用及安装位置。这个主轴上面有一个编码器，天轮上面有一个编码器，这两个编码器，它起到一个是互为备用的，互为监测。就是比对他们两个之间的值进行互为监测，正常运行时编码器的差值，不允许超过设定值，正常运行时一般设在三米以下。如果是编码器超差较大，他认为是编码器断轴或编码器的摩擦轮打滑会产生编码器超差。

       乌鲁木齐三维设计的时候在这里有一个测速发电机是在用皮带轮传动在电机输出轴侧，一个皮带轮传动。特殊机这个特殊机反馈的是提升机电机的速度一个速度值。就是控制系统的保护检测装置，是输出六十伏到一百伏的电压。根据速度的快慢，输出的电压大小是一个正比关系。速度快时电压高、速度低时电压低，就根据它的速度一个换算值检测提升机的速度值。离心开关也就是超速保护开关，现在用电子元器件取代检测了，已经取代这个机械的离心开关，大部分的已经是都不用了。

       从测速发电机是在电机的尾端，有一个测速发电机和一个编码器，这个编码器和测速发电机是一个互为备用的关系。在乌鲁木齐三维广告制作的动画里，可以看出它给这个控制装置一个反馈信号，相当于是电机检测电机的转速，装置输出一个控制信号。电机返回一个控制信号，就是电机告诉装置我赚了多少，你给定我多少，我赚了多少，反馈完他们之间进行一个控制和一个计算修正。

        其他部分就是一些辅助的有润滑站，润滑站的作用是为减速机提供润滑的，它是提升机运行时润滑站，输送润滑油给减速器进行循环，起到一个润滑和散热的作用。还有液压站液压站是提升机控制系统中非常重要的一部分，主要是起到工作制动与紧急制动提供动能。

        今天简单的介绍了一下提升机系统爆炸图，更多作品可以联系乌鲁木齐效果图制作公司-高维动画。
