轴向柱塞泵被广泛使用于工程机械、起重运输等多种领域。今天我们就来看看高维动画的产品建模原理动画。在轴向柱塞泵中，活塞平行于轴的旋转轴线，以四十五度的角度为了泵送流体的三维动画制作，泵中的活塞必须在驱动轴旋转时向前移动。

由于弯曲轴，它们所在斜盘的倾斜位置可以将输入轴的旋转运动转换为活塞的平移运动。在第一种情况下，该装置称为弯轴泵。在第二种情况下，它是斜盘泵工业产品动画。

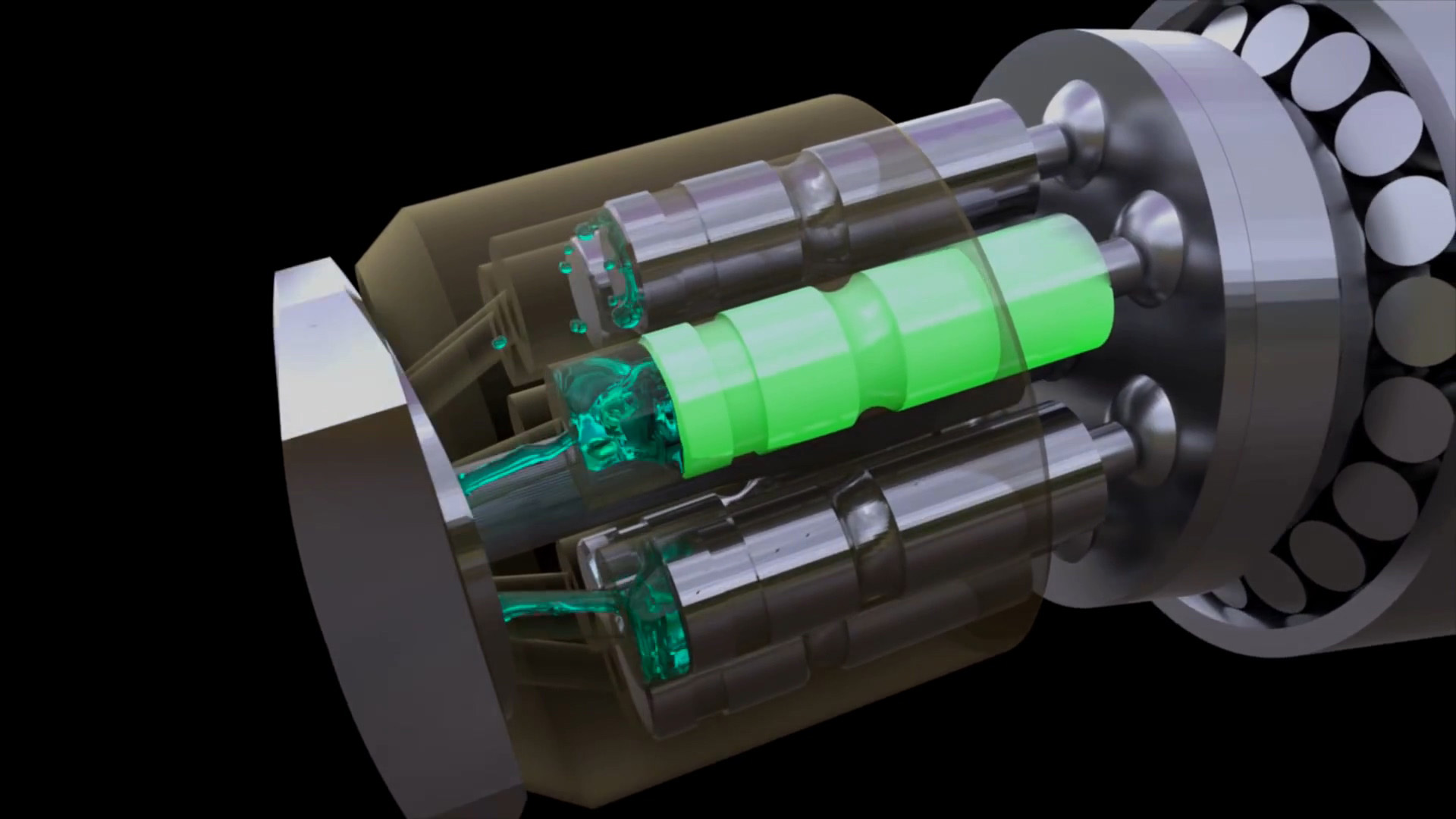

我们以可调弯轴泵为例，蚌壳具有独特的弯曲形状，3d动画视频中其轴由轴承支撑活塞通过球面轴承连接到轴上，并安装在轴上的倾斜金属块中。在锁式泵中，活塞用于将驱动传递到轴，而其他一些设备使用万向轴作为驱动单元，金属块由具有球形表面的筏板支撑。

考虑其中一个活塞的工作原理，当通过吸入区域时，活塞移动并增加工作室的体积。由于腔室体积的增加，其中的压力下降，流体在大气压力下充满枪势，达到极限位置，活塞开始向相反方向移动，从而减小了工作腔的体积。流体被排入压力通道，到达第二个极限位置后，活塞开始再次增加枪式的体积，开始抽吸循环的宣传片，重复几个活塞安装在泵壳中。这里有七个活塞，在一个活塞执行抽吸时，另一个活塞将流体推入压力管线，这种设计允许以相对较低的脉动连续供应流体。这里展示的并不需要任何指挥阀，因为它的活塞总是在一个区域吸入，并在另一个区域排出斜盘泵的设计不同，但它们的工作原理是相同的。

斜盘泵的缸体与驱动轴同轴安装在一起旋转，通常使用花键连接，传递到刚体上。活塞靠在斜盘上。广告设计中的斜盘由具有球形表面的特殊推动器，支撑气缸体安装在与后盖相连的阀板上，筏板上设有连接压力和吸入管路的通道的产品建模公司。

当金属块体旋转时，活塞往复运动，在活塞移动增加枪式容积时，它们连接到吸入管道。当活塞沿相反方向移动时，从而减小工作室的体积，它们连接到排放通道，轴向柱塞泵的泵送能力取决于其活塞的数量和直径，它们在缸体中的空间以及它们的冲程。

活塞的冲程取决于弯曲轴和斜盘的倾斜角度。冲程越长，泵送能力就越大。通过改变胁盘的倾斜角度，可以影响冲程，从而调节泵送能力。
