光伏发电施工动画制作流程分几步骤？

光伏发电系统施工施工动画制作的主要设备安装有太阳能板、逆变器、并网箱。平屋顶支架包含轨道横梁支撑三角架、平屋中压块组件、平屋边压块组件、平屋顶轨道连接线、接地线、导电匣组件、导电片等设备。斜屋顶支架包含轨道横梁、接近线、导电匣组件、导线固定下、斜屋顶轨道连接件、导电片、斜屋中压块组件、挂钩组件、斜屋边压块组件的施工动画视频，您对其施工步骤了解多少呢？

今天我们就主要来谈谈这发电设备的施工安装动画过程平屋顶光伏设备系统3D施工动画制作的安装第1步，放线第2步放置破重块，第3步，支架安装脚架安装，调整安装倾角导轨安装，斜支撑安装。第4步，太阳能板安装放置太阳能板，放置组件接地导电片，安装边压块，放置左键接地导电片，安装中压块，依次安装上局太阳能板。第5步，确定线缆路径及配电箱安装位置。第6步，逆变器及并网箱安装确定膨胀孔位置，打孔放置膨胀螺栓，安装逆变器挂板，紧固螺栓，用同样的方法安装并网箱挂板，安装逆变器和并网箱。第7步，电器接线安装导线固定卡，导线固定及串线，前后排电池板串线，阻串直流电缆接入逆变器，逆变器交流侧电缆接入并网箱，并网箱并网测电缆接入电网，逆变器机壳接地线接入并网箱。并往乡接地线引至接地级。第8步，光伏阵列接地一支架接地线接线接地点体引至地面，通过接地级接地斜屋顶光伏系统安装放线安装挂钩取下瓦片，安装孔定位，打孔，放置膨胀螺栓。

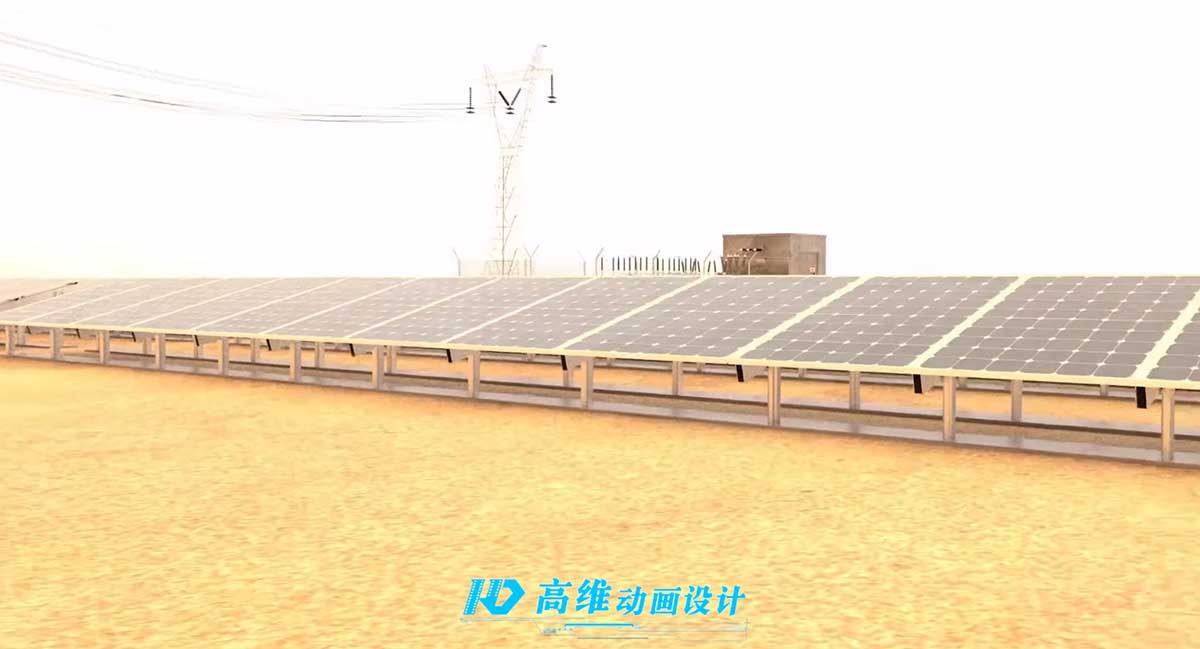

放置挂钩并紧过螺栓，刷防水胶，瓦片复位，依次安装剩余挂钩。导轨安装，太阳能板安装。放置太阳能板，放置接地导电片，安装变压块，太阳能板串线安装中压块，依次安装剩余太阳能板。确定线缆路径及配电箱安装位置。逆变器及并网箱安装，电气接线一阻串直流电缆接线。逆变器交流侧电缆接入并网箱，硬网箱并网侧电缆接入电网。逆变器机壳接地线接入并网箱。并网箱接地线引质接地集光伏阵列接地一支架接地线接下接地连铁引制地面通过接地及接地发电展示。太阳能板发出的直流电经过并网逆变器转成交流电，经过并网箱后接入用户计量表，电网侧直接全额并入电网。上述就是光伏发电安装施工动画制作全过程，更多作品关注-高维动画
