今天给大家带来了电梯的安全系统3D动画设计,充分的了解电梯的性能,有利于我们安全的乘坐电梯。

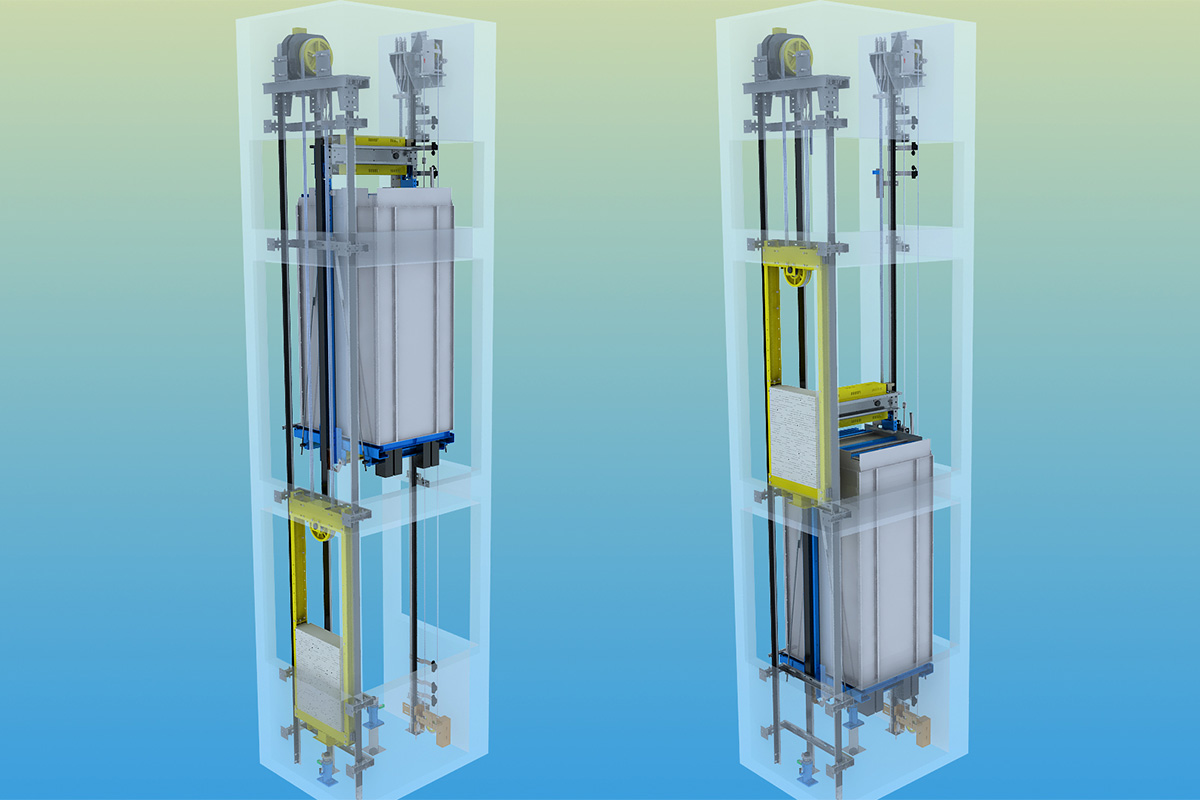

最初的电梯设计构想应该是这样的,电动机转动滑轮,滑轮带动钢丝伸缩,轿箱跟随做垂直运动,但是这样肯定是不安全,再来看一下实际运行的电梯结构:包括制动系统、涡轮机构以及一些部件,在电梯的一侧还有一套紧急情况下的安全保护装置。
下面我们逐一介绍一下。先来看这个配件,它叫做配重,它的运动方向和轿厢是完全相反的,看起来只是上升和下降,其实不然,它对电梯的稳定性和耗能起到了非常关键的作用。使电梯上升需要一个非常高的扭矩,而一旦电梯的轿厢升起,就需要一个非常大的制动器来保证电梯的稳定或受控升降。此时,如果把配重加进来就完全不一样了。
如果把两个相等重量的物体连接在钢索的两端,那么整体是完全平衡的。但实际使用中,轿厢的重量是会随乘客的数量发生改变的,而配重的重量是固定的,这就造成整体的不平衡。为了尽量的减少这些不平衡,所以配重的重量是按照电梯的最大载重来配置的。
再来看看这些制动装置,这个黄色的轮子连接在了电机的轴上,轴两侧的组件叫做制动臂,上端的组件是电磁系统,下方的这个是弹簧,它们用来分离和结合制动器。当电梯停止时,弹簧电荷断开,一旦轿箱开始运动,电磁铁就会松开制动器。这个系统的优点很重要,如果突然发生断电或电器故障,制动器会在弹簧的作用下进行机械啮合,电箱无需电气系统就会安全停止运行。制动器一侧还有一个涡轮机构,它具有非常高的齿轮减速比,可以将低扭矩高速转换成高扭矩低转速,因为我们的电梯是不需要高速运行的,另一方面,电梯的运行肯定是需要高扭矩的,电梯配有多根钢索固定轿箱是非常安全的。
但是我们也不妨做一个最坏的猜想,如果这些钢索全部突然断裂或电器老化发生故障,那该怎么办呢?不用怕,轿厢是不会坠落的。看一下这套紧急情况处理器在电梯的顶部有一组超速调节器,这个组件由滑轮和离心制动系统组成。在正常情况下,离心制动臂跟着滑轮一起旋转,当轿厢下降速度超出设定值的时候,调速器会随随高速旋转起来,此时里面的制动臂会在强大的离心力的作用下被甩出来,并挂在外壳的凹槽内,从而钢索也会停止转动。我们顺这根钢索往下看,在轿厢的下方设有一个制动机构,正常情况下,挂在钢索上的拉动壁与轿厢同速度滑动。当钢索停止的时候,拉动臂的作用,就和汽车的刹车踏板被踩下一样,轿厢就会停下来。有人会怀疑上方的制动不出来怎么办?其实这个担心是不必要的。举个例子吧,我们的洗衣机甩干桶也是利用离心力原理的,当我们把湿衣服放进去,甩干桶高速旋转的时候,衣服上的水是肯定会被甩出去的。因此,乘坐电梯时发生故障,不用慌张。更多作品关注高维动画
